Dübel Sistem Ankraj Tipleri

Dübelli Ankraj sistemleri beton duvarlar için uygulanan ve tutucu elemanların duvara dübel ile sabitlenmesi yöntemi ile uygulanan sistemlerdir. Bu sistemin en önemli avantajı her yöne rahatlıkla ayarlanabilmesidir. Dübelli sistemde montajı yapılan tüm parçaların ağırlığı duvara münferit olarak yayılmaktadır. Bu da olası aşırı yük kavramını ortadan kaldırmaktadır.

Bu sistemde montaj elemanı olarak dübel kullanıldığı için kesinlikle harç veya alçı gibi malzemeler gerekmemektedir. Bu nedenle de montaj süresi olabildiğince kısa olmakta ve montaj pratik bir şekilde yapılabilmektedir.

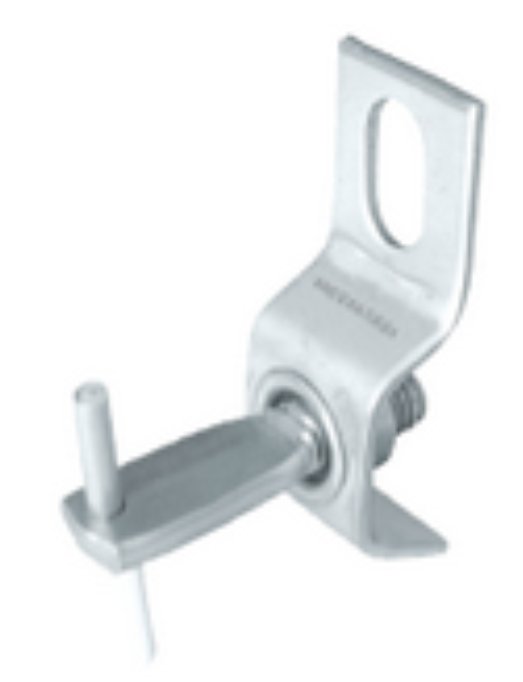

TİP: DZ-101

Ölçüler: L1-20, 40, 60, 80, 100 mm

* Dikey ve yatay yönde bağlantı

* Üç yöne ayar

(Perçinli)

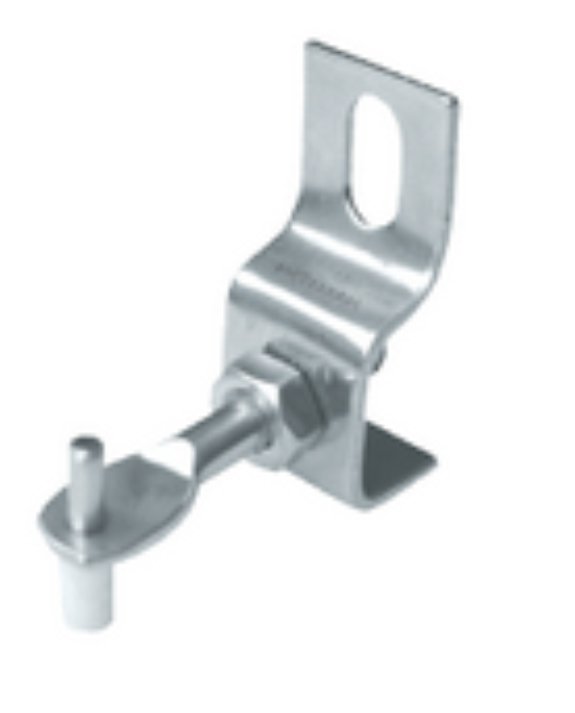

TİP: DZ-101

Ölçüler: L1-20, 40, 60, 80, 100 mm

* Dikey ve yatay yönde bağlantı

* Üç yöne ayar

(Somunlu)

TİP: DZ-101

Ölçüler: L1-20, 40, 60, 80, 100 mm

* Dikey ve yatay yönde bağlantı

* Üç yöne ayar

(Uzatılmış dış boylu)

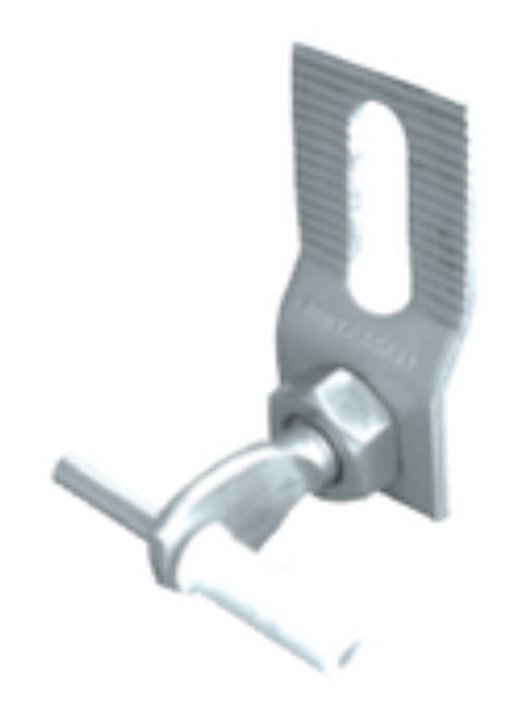

TİP: DZ-102

Ölçüler: L1-10 mm

* Dikey ve yatay yönde bağlantı

* Üç yöne ayar

(Somunlu)

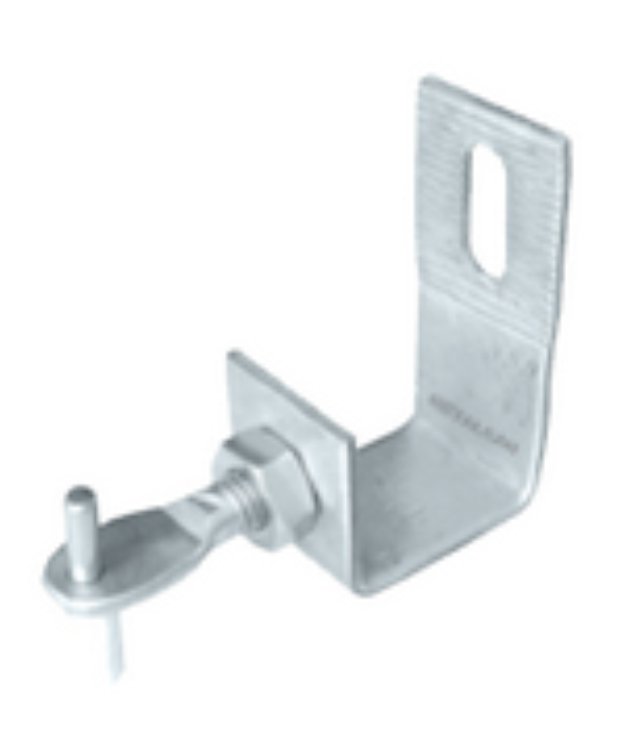

TİP: DU-201

Ölçüler: L1-40 mm

* Dikey ve Yatay yönde bağlantı

* Üç yöne ayar

(Somunlu)

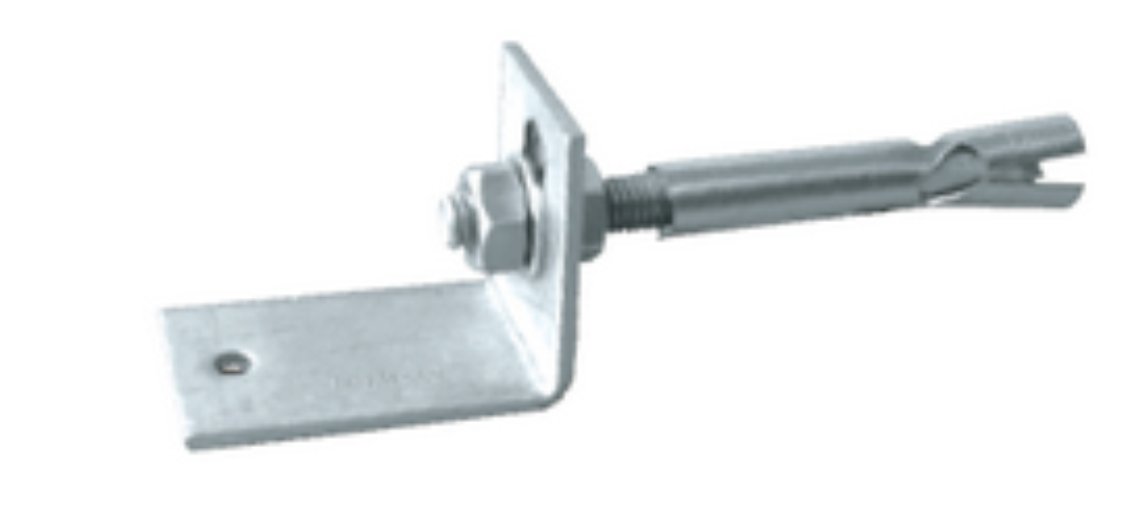

TİP: DL-301

Ölçüler: L1-30, 50 mm

* Yatay yönde bağlantı

* İki yöne ayar

(Somunlu)

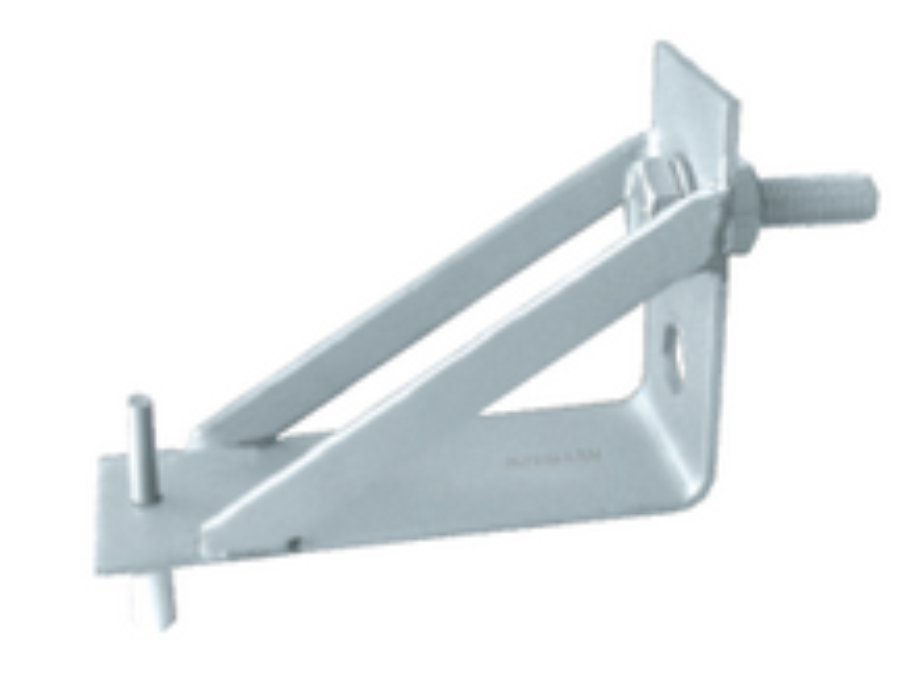

TİP: DL-401

Ölçüler: L1-100 mm

* Yatay yönde bağlantı

* İki yöne ayar

(Somunlu)

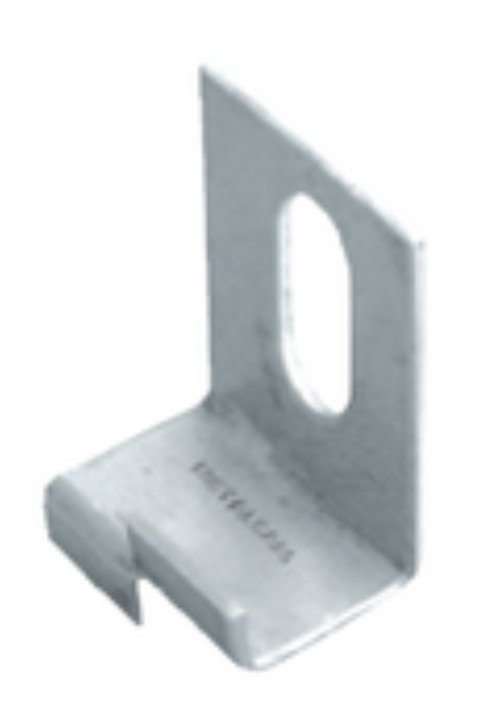

TİP: DL-501

Ölçüler: L1-15 mm

* Yatay yönde bağlantı

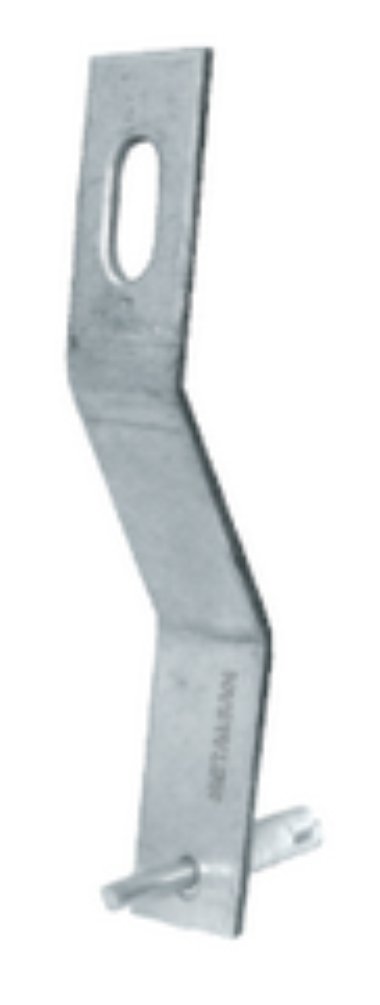

TİP: DZ-601

Ölçüler: L1-20, 30 mm

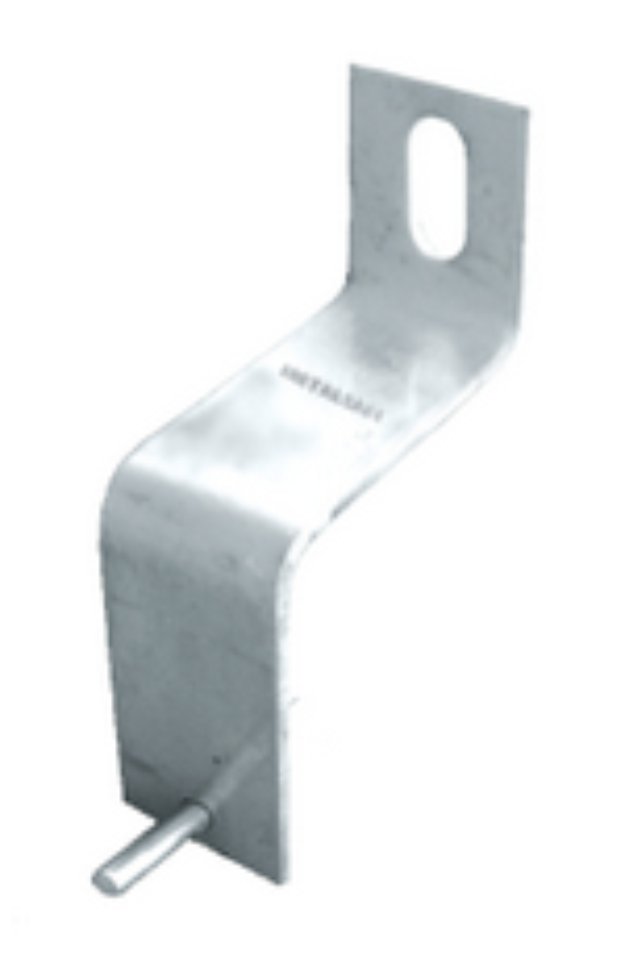

TİP: DZ-605

Ölçüler: L1-40, 60 mm
